برج خنک کننده خشک چیست؟ انواع و اجزا آن
برج خنک کننده خشک چیست؟ انواع و اجزا آن
برج خنککننده خشک بهگونهای طراحی شده است که انتقال حرارت بین آب یا سیال فرآیندی و محیط به شکل بهینه انجام شود، بدون اینکه مشکلات معمول برجهای مرطوب مانند رسوبگذاری، مصرف بالای آب و انتشار قطرات آب رخ دهد. این سیستم با کاهش تماس مستقیم سیال با هوا، نیاز به تصفیه مداوم آب را کاهش داده و افت انرژی ناشی از پراکندگی ذرات را به حداقل میرساند. در ادامه، به بررسی دقیقتر تعریف، عملکرد و مزایای برج خنککننده خشک پرداخته خواهد شد تا دید جامعتری نسبت به کاربردهای صنعتی و تجاری آن حاصل شود.
مطالعه بیشتر: راهنمای انعقاد و لختهسازی در تصفیه آب و فاضلاب

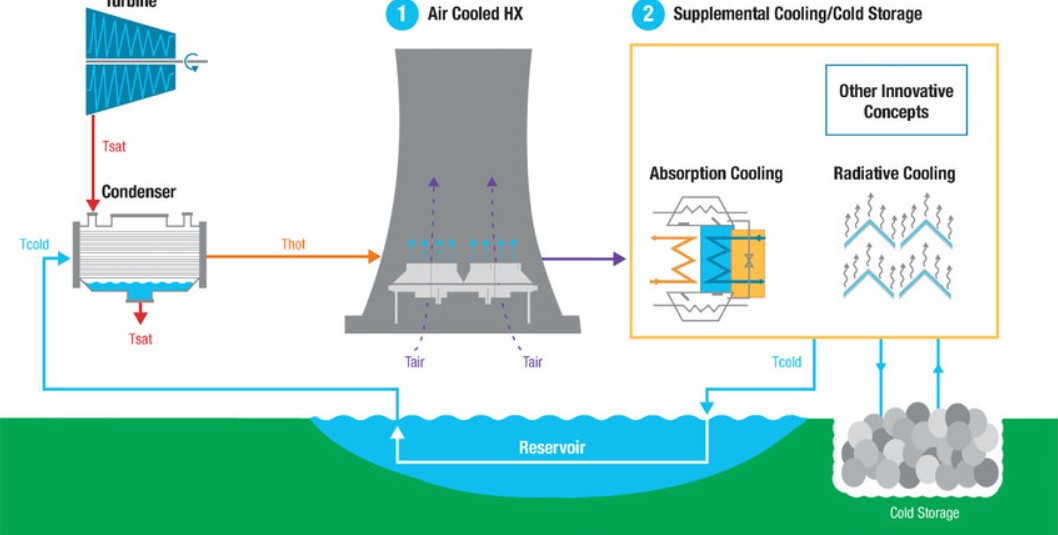

برج خنککننده خشک: انتقال حرارت بدون تبخیر آب
برج خنککننده خشک تجهیزی است که حرارت اضافی تولیدشده در فرآیندهای صنعتی یا نیروگاهها را به محیط منتقل میکند، بدون آنکه از تبخیر آب استفاده شود. برخلاف برجهای مرطوب که بخش عمده حرارت را از طریق تبخیر آب دفع میکنند، سیستمهای خشک از یک حلقه بسته برای گردش سیال بهره میبرند.
در این سامانه، سیالی مانند آب، محلول گلیکول یا مبرد از داخل یک مبدل حرارتی عبور میکند و گرمای خود را به هوای محیط انتقال میدهد، عمدتاً از طریق هدایت و جابهجایی حرارت. این طراحی بهویژه در مناطقی که منابع آب محدود هستند یا مقررات زیستمحیطی سختگیرانهای بر مصرف آب اعمال میشود، اهمیت زیادی دارد و امکان دفع حرارت کارآمد با مصرف حداقل آب را فراهم میکند.
انواع برج خنککننده خشک و ویژگیهای آنها
برجهای خنککننده خشک بسته به نحوه عبور هوا از سیستم و مکانیسم انتقال حرارت، به چند دسته اصلی تقسیم میشوند:
۱. برج خنککننده خشک با جریان اجباری (Forced-Draft)
در این سیستمها، فنها در ورودی یا نزدیکی ورودی نصب میشوند و هوای محیط را به داخل برج هدایت میکنند. فنها با ایجاد فشار مثبت، جریان هوا را از روی سطح مبدل حرارتی عبور میدهند.
مزایا:
کنترل دقیق جریان هوا و تنظیم سرعت بر اساس بار حرارتی و شرایط محیطی.
طراحی فشرده و امکان شروع سریع فرآیند خنکسازی.
معایب:
مصرف انرژی بالا و ایجاد سر و صدا که ممکن است نیاز به عایق صوتی داشته باشد.
۲. برج خنککننده خشک با جریان القایی (Induced-Draft)
در این نوع، فنها در خروجی یا بالای برج نصب میشوند تا هوای گرم را از سیستم خارج کنند. ایجاد فشار منفی باعث میشود هوای خنک محیط از اطراف وارد برج شود.
مزایا:
جریان هوای یکنواخت روی سطحهای خنککننده، افزایش انتقال حرارت.
مصرف انرژی کمتر نسبت به سیستم فشاردهی مستقیم.
معایب:
طراحی ورودیها باید دقیق باشد تا از بازگشت هوای گرم جلوگیری شود.
دسترسی به فنهای بالایی برای تعمیرات ممکن است دشوار باشد.
۳. برج خنککننده خشک با جریان طبیعی (Natural-Draft)
این سیستمها از نیروی طبیعی ناشی از اختلاف دما و چگالی هوا استفاده میکنند. هوای گرم با کاهش چگالی از برج خارج میشود و هوای خنک جایگزین آن میشود.
مزایا:
مصرف انرژی بسیار پایین، زیرا فن مکانیکی وجود ندارد.
نگهداری و تعمیرات سادهتر به دلیل تعداد کم قطعات متحرک.
معایب:
نیاز به ارتفاع و فضای بیشتر برای دستیابی به جریان کافی هوا.
در شرایط دمایی بسیار بالا ممکن است کارایی کاهش یابد.
۴. سیستمهای هیبریدی
در برخی پروژههای مدرن، سیستمهایی طراحی میشوند که ویژگیهای خنککنندگی خشک و مرطوب را ترکیب میکنند.
در دمای بالا، بخشی از تبخیر آب فعال میشود تا انتقال حرارت بهبود یابد.
این طراحی تعادل بین مصرف پایین آب و کارایی بالای خنککنندگی را فراهم میکند و انعطافپذیری سیستم را افزایش میدهد.
مطالعه بیشتر: شاخص SDI در تصفیه آب

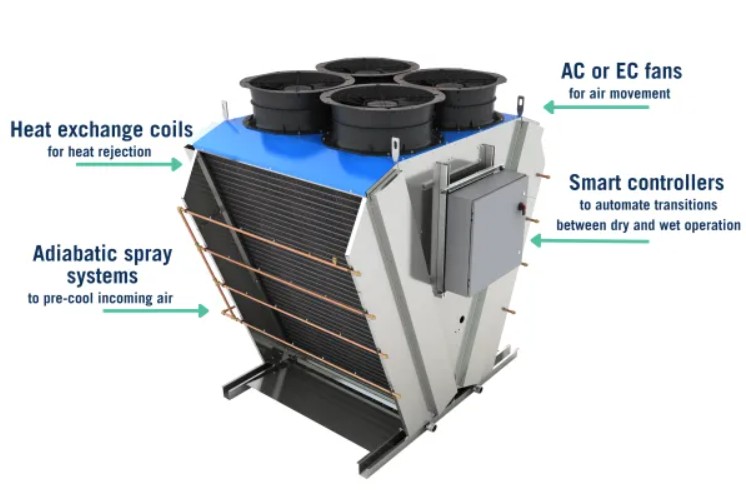

۱. مبدل حرارتی (Heat Exchanger)
مبدل حرارتی هسته اصلی برج خشک است که گرمای سیال کاری را به هوای محیط منتقل میکند. در این برجها، معمولاً از لولههای فیندار یا صفحه-فین (Plate-Fin) استفاده میشود تا سطح تماس افزایش یابد و انتقال حرارت بهینه شود.
ملاحظات طراحی:
- لولههای فیندار: ساخته شده از فلزات با رسانایی بالا مانند آلومینیوم یا فولاد ضدزنگ، همراه با فینها برای افزایش سطح انتقال حرارت.
- واحدهای صفحه-فین: مناسب فضاهای محدود و حفظ کارایی حرارتی با حداقل فضای اشغال شده.
- انتخاب مواد: مقاومت در برابر خوردگی، رسانایی حرارتی و هزینه از معیارهای مهم هستند.
۲. دستگاههای ایجاد جریان هوا (فنها و بلوئرها)
فنها یا بلوئرها هوای محیط را از روی مبدل عبور میدهند تا گرما منتقل شود.
انواع فنها:
- فنهای محوری (Axial): مناسب حرکت حجم بالای هوا در جریانهای فشار پایین، عمدتاً در سیستمهای جریان اجباری.
- فنهای گریز از مرکز (Centrifugal): ایجاد فشار بالا برای غلبه بر مقاومت سطح مبدل، معمولاً در سیستمهای جریان القایی.
۳. سیستم کانالکشی و توزیع هوا
کانالها و دیفلوکتورها هوای ورودی و خروجی را به صورت یکنواخت روی سطح مبدل هدایت میکنند و از مناطق مرده یا بازگشت هوای داغ جلوگیری میکنند.
عناصر کلیدی:
- کانالهای ورودی: هدایت یکنواخت هوا به داخل برج.
- کانالهای خروجی: انتقال هوای گرم به محیط بدون برگشت مجدد.
- بافلها و دیفلوکتورها: مدیریت الگوی جریان هوا و جلوگیری از آشفتگی جریان.
۴. ساختار فریم و اسکلت سازهای
اسکلت برج پشتیبانی فیزیکی از تجهیزات را فراهم میکند و تحمل وزن مبدل، فنها و بارهای دینامیکی را دارد.
ملاحظات طراحی:
دوام و مقاومت در برابر نیروهای محیطی و وزنی.
طراحی مدولار برای امکان نگهداری و ارتقاء قطعات بدون توقف کامل سیستم.
محافظت از اجزا در برابر شرایط آب و هوایی و تغییرات دمایی.
۵. سامانههای ابزار دقیق و کنترل
سیستمهای کنترل و ابزار دقیق، نظارت و مدیریت لحظهای پارامترهای کلیدی مانند دما، جریان هوا و افت فشار را امکانپذیر میکنند.
ویژگیها:
- حسگرها: پایش مداوم متغیرها برای حفظ عملکرد بهینه.
- کنترلکنندههای اتوماسیون: تنظیم دینامیک سرعت فنها و توزیع جریان هوا بر اساس شرایط محیطی.
- پایش از راه دور: اتصال به SCADA برای پیشبینی نگهداری و تحلیل کارایی سیستم.
مطالعه بیشتر: نگهداری دستگاه تصفیه آب صنعتی
برج خنککننده خشک: راهکار کارآمد و پایدار برای دفع حرارت صنعتی
برجهای خنککننده خشک با انتقال حرارت از سیال فرآیندی به هوای محیط بدون نیاز به تبخیر آب، یکی از راهکارهای پایدار و بهینه در صنایع و نیروگاهها محسوب میشوند. در این سیستمها، مبدلهای حرارتی با طراحی لولههای فیندار یا صفحه-فین، سطح تماس گستردهای ایجاد میکنند تا گرما به صورت کارآمد به هوا منتقل شود.
این فناوری به ویژه در مناطقی با کمبود منابع آب یا حساسیتهای زیستمحیطی اهمیت دارد، چرا که مصرف آب را به حداقل رسانده و مشکلات معمول مانند رسوب و پراکندگی ذرات آب را کاهش میدهد. با بهرهگیری از سیستمهای جریان اجباری، جریان القایی یا جریان طبیعی و استفاده از کنترلهای پیشرفته و اتوماسیون صنعتی، برجهای خشک قادرند کارایی انتقال حرارت را به حداکثر رسانده و عملکرد پایدار و قابل اعتماد در شرایط محیطی متنوع ارائه دهند.
سوالات متداول
چه مواردی بیشترین تأثیر را بر راندمان برج خنککننده خشک دارند؟
راندمان برج خشک به اختلاف دمای بین سیال کاری و هوای محیط و کارایی مبدل حرارتی بستگی دارد. هرچه مبدل حرارتی بهینهتر طراحی شده باشد و اختلاف دما مناسب باشد، انتقال حرارت مؤثرتر انجام میشود.
سوال ۲: برجهای خشک چه انواعی دارند و چه تفاوتهایی دارند؟
انواع اصلی برجهای خشک شامل:
- جریان اجباری (Forced-Draft): فنها هوا را به داخل برج میدمند و جریان را کنترل میکنند.
- جریان القایی (Induced-Draft): فنها هوای گرم را از خروجی خارج کرده و هوای خنک محیط را میکشند.
- جریان طبیعی (Natural-Draft): بدون فن، از اختلاف چگالی هوا برای جریان استفاده میشود.
- سیستمهای هیبریدی: ترکیبی از خنککنندگی خشک و مرطوب برای عملکرد بهتر در شرایط محیطی مختلف.
سوال ۳: استفاده از برجهای خشک چه مزایایی دارد؟
برجهای خنککننده خشک مزایای قابل توجهی برای صنایع و نیروگاهها ارائه میدهند. این سیستمها با کاهش مصرف آب در مقایسه با برجهای مرطوب، به صرفهجویی منابع آبی کمک میکنند و در عین حال، مشکلات مربوط به رسوبگیری و گرفتگی سطح مبدلهای حرارتی را به حداقل میرسانند. علاوه بر این، نیاز به تصفیه مداوم آب از بین میرود و هزینههای نگهداری کاهش مییابد. همچنین، با کاهش پراکندگی ذرات آب، تأثیرات زیستمحیطی منفی مرتبط با سیستمهای تبخیری کاهش یافته و عملکرد پایدار و پاکتری برای محیط زیست فراهم میشود.
