اهمیت اسیدشویی و رسوب‌زدایی منبع کویل‌دار
منبع کویل‌دار به دلیل تماس مداوم با آب گرم، به مرور زمان دچار تشکیل رسوب در سطح داخلی و کویل‌ها می‌شود. این رسوبات که حاصل سختی بالای آب (TDS) و ذرات معلق (TSS) هستند، به تدریج بر روی جداره‌ها و سطوح حرارتی تجمع یافته و عملکرد حرارتی منبع را کاهش می‌دهند. در نتیجه، انتقال حرارت به شکل مطلوب انجام نشده و مصرف انرژی افزایش می‌یابد.
فرآیند اسیدشویی (Pickling) یا رسوب‌زدایی منبع کویل‌دار روشی مؤثر برای از بین بردن این لایه‌های آهکی و املاح تجمع‌یافته است. در این فرآیند، با استفاده از محلول‌های شیمیایی کنترل‌شده و تجهیزات تخصصی، رسوبات بدون آسیب رساندن به بدنه یا کویل‌ها حذف می‌شوند و بازده حرارتی سیستم به حالت اولیه بازمی‌گردد.
در سیستم‌هایی که از آب با آلودگی یا سختی بالا استفاده می‌شود – به‌ویژه در محیط‌های صنعتی – احتمال تشکیل رسوب بر روی سطح کویل بسیار بیشتر است. تجمع این رسوبات باعث افت فشار جریان آب گرم در لوله‌ها و کاهش محسوس توان تولید آب گرم بهداشتی می‌گردد. بنابراین، انجام دوره‌ای عملیات اسیدشویی و رسوب‌زدایی نه تنها موجب افزایش کارایی منبع می‌شود، بلکه از آسیب‌های احتمالی و هزینه‌های سنگین تعمیرات بعدی نیز جلوگیری می‌کند.
محصول پیشنهادی: منبع کویل دار

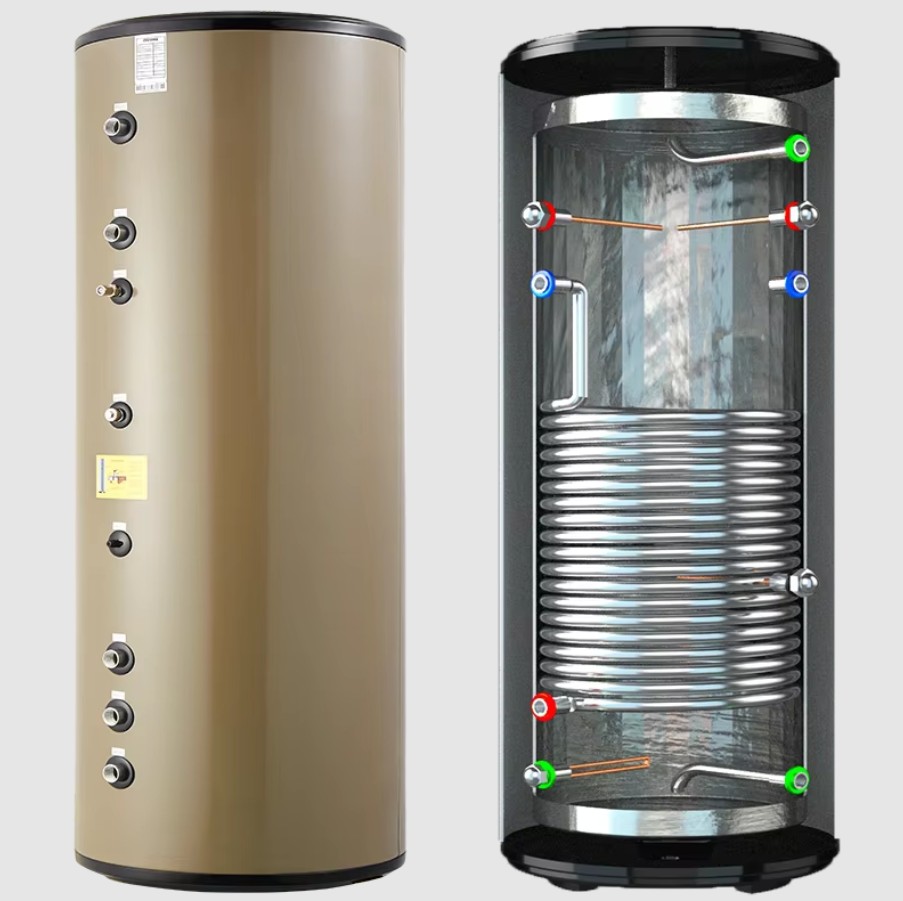

آشنایی ساده با منبع کویل دار
مخزن کویل‌دار اسپیرال یکی از تجهیزات کلیدی در موتورخانه‌هاست که وظیفه تأمین و ذخیره آب گرم بهداشتی برای مصارف خانگی، تجاری و صنعتی را بر عهده دارد. این نوع منبع با بهره‌گیری از طراحی خاص کویل مارپیچی (Spiral Coil)، امکان انتقال حرارت یکنواخت و سریع را فراهم می‌کند و از بازده بالاتری نسبت به منابع معمولی برخوردار است.
در این سیستم، گرمایش آب به‌صورت غیرمستقیم انجام می‌شود؛ به این معنا که آب مصرفی با شعله یا منبع حرارتی در تماس مستقیم نیست، بلکه حرارت از طریق کویل مارپیچی که درون مخزن قرار دارد منتقل می‌شود. در نتیجه، خطر رسوب‌گیری و خوردگی کاهش یافته و عمر مفید منبع به شکل چشمگیری افزایش می‌یابد.
برخلاف آب‌گرمکن‌های متداول که در آن‌ها آب مستقیماً با حرارت شعله گرم می‌شود، در مخزن کویل‌دار اسپیرال فرآیند گرمایش به روش ایمن‌تر، کارآمدتر و با کنترل دقیق‌تری انجام می‌گیرد. این ویژگی باعث شده است که منابع کویل‌دار اسپیرال به گزینه‌ای ایده‌آل برای ساختمان‌های مسکونی بزرگ، بیمارستان‌ها، هتل‌ها و مجموعه‌های صنعتی تبدیل شوند.
مطالعه بیشتر: علت سرد شدن آب منبع انبساط
عوامل مؤثر بر تشکیل رسوب در کویل‌ها
یکی از مشکلات متداول در سیستم‌های گرمایشی و منابع کویل‌دار، تشکیل رسوب بر روی سطوح حرارتی کویل است. این پدیده به مرور زمان راندمان حرارتی را کاهش داده و باعث افزایش مصرف انرژی و استهلاک تجهیزات می‌شود. دلایل اصلی ایجاد رسوب را می‌توان در چند عامل کلیدی خلاصه کرد:
وجود سختی زیاد در آب
آب در بسیاری از شهرک‌های صنعتی و مناطق مختلف، حاوی مقادیر بالایی از یون‌های کلسیم و منیزیم است. این یون‌ها در اثر افزایش دما، به صورت ترکیبات سخت رسوب کرده و لایه‌ای آهکی بر روی سطح کویل ایجاد می‌کنند.
وجود ذرات معلق و آلودگی در آب
آبی که تصفیه کامل نشده باشد یا دارای آلودگی‌های فیزیکی و شیمیایی باشد، ذرات معلق (TSS) را در خود نگه می‌دارد. این ذرات هنگام گردش در سیستم، روی بدنه داخلی کویل‌ها ته‌نشین شده و به مرور موجب گرفتگی مسیر جریان آب می‌شوند.
اختلاف دمای زیاد بین آب سرد ورودی و آب گرم مدار کویل
هرچه اختلاف دما بین آب سرد و گرم بیشتر باشد، احتمال تشکیل رسوب نیز افزایش می‌یابد؛ زیرا حرارت بالا باعث ته‌نشینی سریع‌تر املاح محلول در آب می‌شود.
مطالعه بیشتر: نحوه نصب منبع دوجداره
افزایش دبی و فشار جریان در مدار بسته
در سیستم‌هایی که دبی آب در گردش بالاست، حرکت سریع سیال می‌تواند ذرات معلق را به سمت سطوح داخلی کویل هدایت کند. این موضوع، به‌ویژه در سیستم‌های صنعتی با بار حرارتی بالا، احتمال انسداد و تجمع رسوب را بیشتر می‌کند.
در مجموع، کنترل سختی آب، استفاده از فیلترهای مناسب، تنظیم دمای کارکرد سیستم و سرویس‌های دوره‌ای از جمله اقداماتی هستند که می‌توانند از تشکیل رسوب در کویل‌ها جلوگیری کرده و عمر مفید تجهیزات را افزایش دهند.
ضرورت انجام اسیدشویی در منابع کویل‌دار
در منابع کویل‌دار، به مرور زمان لایه‌هایی از رسوب بر سطح داخلی کویل‌ها تشکیل می‌شود که مانند یک عایق حرارتی ناخواسته مانع از انتقال مؤثر گرما بین سیال و آب مصرفی می‌گردد. تجمع این رسوبات باعث کاهش راندمان حرارتی منبع و افزایش مصرف انرژی خواهد شد.
زمانی که رسوب بر سطح مبدل شکل می‌گیرد، فرآیند انتقال حرارت به شدت افت می‌کند و در ساعات اوج مصرف (پیک کاری) ممکن است آب گرم خروجی به اندازه کافی داغ نباشد. ادامه این وضعیت علاوه بر افت بازده سیستم، موجب خوردگی تدریجی سطح کویل و در نهایت آسیب به بدنه مخزن نیز می‌شود.
برای جلوگیری از این مشکلات، لازم است عملیات اسیدشویی و رسوب‌زدایی به‌صورت دوره‌ای انجام شود. بهترین بازه زمانی برای انجام این کار، معمولاً هر ۱۲ تا ۲۴ ماه یک‌بار است؛ البته بسته به کیفیت آب مصرفی و سختی (TDS) آن ممکن است این فاصله کمتر شود.
از مهم‌ترین عواملی که باعث تسریع در تشکیل رسوب می‌شوند می‌توان به موارد زیر اشاره کرد:
- سختی زیاد آب و وجود یون‌های کلسیم و منیزیم
- پایین بودن ظرفیت حرارتی کویل و دمای بالای سطح آن
- عدم فیلتراسیون مناسب و وجود ذرات معلق در مدار آب
انجام به‌موقع اسیدشویی علاوه بر افزایش بازده حرارتی، موجب کاهش مصرف انرژی، جلوگیری از خوردگی و افزایش عمر مفید منبع کویل‌دار می‌شود.
مطالعه بیشتر: عیب یابی منبع کویلی
انتخاب اسید مناسب برای شست‌وشوی شیمیایی منبع کویل‌دار
عملیات اسیدشویی یکی از مراحل اساسی در فرآیند نگهداری و بازگرداندن راندمان منابع کویل‌دار است. در این روش، رسوبات آهکی و اکسیدهای فلزی از سطح داخلی کویل‌ها و جداره مخزن پاک‌سازی می‌شوند تا انتقال حرارت به شکل مؤثرتری انجام گیرد.
برای این منظور، معمولاً از محلول‌های اسیدی با pH کمتر از ۲ استفاده می‌شود تا توانایی لازم برای حل کردن رسوبات معدنی را داشته باشند. در طی واکنش شیمیایی، ترکیبات اکسیدی فلز با اسید ترکیب شده و به نمک فلزی و آب تبدیل می‌شوند. سپس در ادامه واکنش، گاز هیدروژن آزاد می‌شود که نشانه‌ی فعال بودن فرآیند اسیدشویی است.
اما نکته‌ی بسیار مهم در این فرآیند، محافظت از فلز پایه (به‌ویژه مس) در برابر خوردگی است. برای این منظور باید از اسیدهای دارای مهارکننده یا بازدارنده‌ی خوردگی (Inhibitor) مخصوص فلز مس استفاده شود. وجود این ماده باعث می‌شود که اسید تنها بر لایه‌های رسوبی اثر بگذارد و به سطح فلز اصلی آسیب نرساند.
در هنگام آماده‌سازی محلول، باید اسید را به‌آرامی و تدریجاً به آب اضافه کرد تا واکنش ناگهانی و حرارت شدید ایجاد نشود. همچنین تنظیم دقیق pH محلول باید متناسب با ضخامت و نوع رسوب انجام گیرد. غوطه‌ور کردن مستقیم کویل در اسید غلیظ، می‌تواند باعث سوراخ شدن یا تخریب جداره فلزی شود.
توجه داشته باشید که حتی با وجود استفاده از Inhibitor، احتمال خوردگی به‌طور کامل از بین نمی‌رود. بنابراین، پس از پایان عملیات اسیدشویی باید سیستم به‌طور کامل با آب تمیز و محلول خنثی‌کننده شست‌وشو شود تا باقی‌مانده‌ی اسید حذف و سطح فلز پایدار گردد.
مطالعه بیشتر: منبع دوجداره
مراحل گام‌به‌گام شست‌وشوی شیمیایی (اسیدشویی) منبع کویل‌دار
فرآیند اسیدشویی منبع کویل‌دار یکی از اقدامات حیاتی در نگهداری سیستم‌های گرمایشی است که به‌منظور حذف رسوبات و افزایش بازده حرارتی انجام می‌شود. انجام این کار نیازمند دقت، رعایت نکات ایمنی و پیروی از ترتیب صحیح مراحل است. در ادامه مراحل اجرایی این فرآیند به‌صورت خلاصه و اصولی شرح داده شده است:
۱. جداسازی اولیه سیستم
ابتدا جریان مدار گرمایش را متوقف کرده و اتصالات لوله‌های رفت و برگشت را از منبع کویل‌دار جدا کنید. سپس شیر هواگیری را باز کرده تا فشار داخلی سیستم کاهش یابد. در این مرحله، عدسی متحرک مخزن را نیز باز کنید تا به کویل داخلی دسترسی پیدا کنید.
نکته ایمنی: کویل بین دو عدسی (ثابت و متحرک) قرار دارد؛ هنگام باز کردن مراقب باشید به لوله‌ها و پره‌ها آسیبی وارد نشود.
۲. خارج کردن مبدل حرارتی
با استفاده از ابزار مناسب (چکش نرم یا قلم مخصوص)، به‌آرامی ضربات کنترل‌شده‌ای به بخش میانی بین عدسی ثابت و کویل وارد کنید تا مبدل از جای خود آزاد شود. در حین خارج کردن کویل، دقت کنید تا هیچ گونه خمش یا ترک در لوله‌ها ایجاد نشود.
۳. انجام اسیدشویی در محیط ایمن
فرآیند اسیدشویی باید در محیط باز یا دارای تهویه مناسب انجام گیرد. گازهای حاصل از واکنش اسید با رسوبات می‌توانند برای دستگاه تنفسی خطرناک باشند.
حتماً از ماسک فیلتر‌دار، دستکش مقاوم در برابر اسید و عینک ایمنی استفاده کنید.
محلول اسیدی آماده‌شده (دارای inhibitor مخصوص مس) را به‌آرامی روی سطح مبدل حرارتی بریزید تا واکنش کنترل‌شده‌ای صورت گیرد. برای جدا کردن رسوبات چسبیده، از ابزارهای غیر فلزی یا پیچ‌گوشتی نرم استفاده کنید.
مطالعه بیشتر: مبدل حرارتی صفحه ای جایگزین منبع دوجداره
۴. شست‌وشو و خنثی‌سازی
پس از حذف کامل رسوبات، مبدل را با آب تمیز و محلول خنثی‌کننده (مانند محلول سود رقیق یا بی‌کربنات سدیم) شست‌وشو دهید تا هیچ اثری از اسید باقی نماند. این مرحله از خوردگی احتمالی مس جلوگیری می‌کند.
۵. تمیزکاری و آماده‌سازی برای نصب مجدد
سطوح تماس و دهانه‌های ورودی و خروجی کویل را با فرچه سیمی نرم تمیز کنید تا ذرات باقی‌مانده از رسوب یا زنگ‌زدگی حذف شوند. سپس با استفاده از واشر آب‌بندی (معروف به ورود ممنوع) و چسب مخصوص آهن، محل اتصال‌ها را آب‌بندی کنید.
نکته فنی: برای جلوگیری از نشتی و کشیدگی کویل، پیچ‌های عدسی را به‌صورت ضربدری و مرحله‌به‌مرحله ببندید.
۶. راه‌اندازی مجدد سیستم
پس از نصب کامل مبدل و اتصال لوله‌ها، شیرهای هواگیری و خطوط رفت و برگشت را باز کنید تا آب در مدار به جریان بیفتد. سپس با باز کردن شیر هواگیری، هوای محبوس در کویل را تخلیه کرده و جریان آب شهری را وصل کنید تا منبع مجدداً وارد مدار شود.
اجرای صحیح مراحل فوق، علاوه بر افزایش راندمان حرارتی سیستم، از خوردگی، نشت و افت فشار در مدار گرمایش جلوگیری کرده و عمر مفید منبع کویل‌دار را به میزان قابل‌توجهی افزایش می‌دهد.
روش‌های مؤثر برای پیشگیری از تشکیل رسوب در کویل‌ها
تشکیل رسوب بر روی سطح داخلی لوله‌ها و کویل‌ها یکی از چالش‌های اجتناب‌ناپذیر در سیستم‌های گرمایشی است. اگرچه نمی‌توان این پدیده را به‌طور کامل حذف کرد، اما با اجرای چند اقدام پیشگیرانه می‌توان میزان و سرعت تشکیل رسوبات را تا حد قابل‌توجهی کاهش داد و بازده حرارتی سیستم را حفظ کرد.
در ادامه، مهم‌ترین راهکارهای جلوگیری از تشکیل رسوب در منابع کویل‌دار آورده شده است:
مطالعه بیشتر: منبع ذخیره آب چیست؟
تنظیم دمای آب گرم در فصول گرم سال
در ماه‌هایی که مصرف آب گرم کمتر است، دمای تولیدی موتورخانه را کاهش دهید. پایین آوردن دما باعث می‌شود سرعت ته‌نشینی املاح درون آب کمتر شده و احتمال رسوب‌گذاری روی سطح کویل کاهش یابد.
کاهش اختلاف دمای آب گرم و آب سرد ورودی
هرچه اختلاف دما بین آب ورودی و خروجی بیشتر باشد، واکنش رسوب‌گذاری سریع‌تر اتفاق می‌افتد. با تنظیم صحیح دمای کاری سیستم می‌توان این اختلاف را کنترل و در نتیجه تشکیل رسوب را محدود کرد.
مدیریت فشار بخار در سیستم‌های گرمایش بخار
در سیستم‌هایی که گرمایش بر اساس بخار انجام می‌شود، کاهش فشار بخار یکی از مؤثرترین روش‌ها برای پیشگیری از رسوب است. فشار بالا موجب افزایش دما و در نتیجه تسریع واکنش‌های شیمیایی منجر به رسوب می‌شود.
استفاده از مدار برگشت آب گرم
راه‌اندازی و استفاده از لوله‌ی برگشت آب گرم (Hot Water Return) باعث می‌شود آب درون سیستم به‌صورت پیوسته در گردش باشد و از رکود آب در منبع جلوگیری شود. این کار ضمن بهبود یکنواختی دما، احتمال تشکیل لایه‌های آهکی را کاهش می‌دهد.
نصب سیستم سختی‌گیر آب
به‌کارگیری دستگاه سختی‌گیر، به‌ویژه نوع الکترومغناطیسی یا رزینی، از مؤثرترین روش‌ها برای جلوگیری از تشکیل رسوب است. این دستگاه‌ها با تغییر ساختار کریستالی یون‌های کلسیم و منیزیم، مانع از چسبیدن آن‌ها به جداره کویل می‌شوند و طول عمر تجهیزات را افزایش می‌دهند.
| عنوان | توضیح |
|---|---|
| دلایل تشکیل رسوب | سختی بالای آب (TDS)، ذرات معلق (TSS)، اختلاف دمای زیاد بین آب سرد و گرم، جریان آب با دبی بالا، نبود فیلتراسیون مناسب. |
| اثرات رسوب | کاهش راندمان حرارتی، افزایش مصرف انرژی، افت فشار جریان آب، کاهش توان تولید آب گرم بهداشتی، افزایش خطر خوردگی و آسیب به کویل. |
| ضرورت اسیدشویی و رسوب‌زدایی | حذف لایه‌های آهکی و املاح تجمع‌یافته بدون آسیب رساندن به بدنه یا کویل‌ها، بازگرداندن بازده حرارتی سیستم، جلوگیری از هزینه‌های سنگین تعمیرات بعدی. |
| محصول مرتبط | منبع کویل‌دار اسپیرال با کویل مارپیچی برای گرمایش غیرمستقیم و انتقال حرارت یکنواخت. |
| مزایای منابع کویل‌دار | گرمایش ایمن‌تر، بازده بالاتر نسبت به آب‌گرمکن‌های متداول، کاهش خطر رسوب‌گیری و خوردگی، مناسب برای ساختمان‌های مسکونی، تجاری و صنعتی. |
| عوامل موثر در تشکیل رسوب | سختی زیاد آب، وجود ذرات معلق، اختلاف دمای زیاد، جریان با دبی بالا، پایین بودن ظرفیت حرارتی کویل، دمای بالای سطح کویل. |
| زمان‌بندی اسیدشویی | توصیه شده هر ۱۲ تا ۲۴ ماه یک بار بسته به کیفیت آب و شرایط سیستم. |
| انتخاب اسید مناسب | استفاده از محلول اسیدی با pH کمتر از ۲ همراه با inhibitor مخصوص مس، اضافه کردن تدریجی اسید به آب، شست‌وشو و خنثی‌سازی پس از اتمام کار. |
| مراحل کلی اسیدشویی | ۱. جداسازی سیستم و باز کردن عدسی‌ها ۲. خارج کردن مبدل حرارتی ۳. اسیدشویی در محیط ایمن با تجهیزات حفاظتی ۴. شست‌وشو و خنثی‌سازی ۵. تمیزکاری و آماده‌سازی نصب مجدد ۶. راه‌اندازی مجدد سیستم |
| راهکارهای پیشگیری از رسوب | کاهش دمای آب گرم در فصول کم‌مصرف، کاهش اختلاف دما بین آب سرد و گرم، مدیریت فشار بخار، استفاده از مدار برگشت آب گرم، نصب سختی‌گیر آب (الکترومغناطیسی یا رزینی). |
مطالعه بیشتر: مقایسه منابع کویلی و منبع دو جداره
برآورد قیمت خدمات اسیدشویی منبع کویل‌دار
هزینه‌ی انجام اسیدشویی منبع کویل‌دار عدد ثابتی نیست و بر اساس شرایط فنی هر پروژه تعیین می‌شود. عواملی مانند ظرفیت مخزن، طول و متراژ کویل، میزان رسوبات داخلی، نوع مواد مصرفی و وضعیت دسترسی در فضای موتورخانه، همگی در تعیین هزینه نهایی نقش دارند. همچنین نحوه‌ی اتصال لوله‌ها و میزان پیچیدگی سیستم تأسیساتی می‌تواند باعث افزایش یا کاهش زمان اجرای کار و در نتیجه تغییر در قیمت نهایی شود.
در حالت کلی، هزینه اسیدشویی بسته به ابعاد منبع و شرایط اجرایی بین 500 هزار تا 3 میلیون تومان متغیر است. با این حال، در برخی موارد هزینه‌های جانبی نیز ممکن است به مبلغ اصلی افزوده شود؛ از جمله آسیب دیدن اتصالات، پیچ و مهره‌ها یا نشتی در بخش‌های آب‌بندی مانند فلنج‌ها و مهره ماسوره‌ها که نیاز به تعمیر یا تعویض دارند. در صورت نیاز به دریافت برآورد دقیق‌تر بر اساس ظرفیت و وضعیت فعلی منبع کویل‌دار، می‌توانید با تیم فنی و مهندسی آراز صنعت تماس گرفته و از مشاوره تخصصی کارشناسان بهره‌مند شوید.
